製造マニュアルや作業標準書において図解は、作業手順を正確に伝えるための重要な要素です。しかし、色使いを誤ると「見にくい」「何が重要かわからない」といった問題を引き起こします。特に工場教育用資料や現場掲示物では、配色の良し悪しが理解度や記憶定着に直結します。
本記事では、製造マニュアルにおける図解の色使いについて、視認性と記憶定着を高めるための基本ルールと実践的な配色テクニックを解説します。作業手順 図示や作業標準書 図解の品質向上に役立つ内容です。
図解における色使いの基本ルール
色は「意味付け」して使う
図解では、装飾目的の色使いは避け、必ず意味を持たせます。
例として以下のようなルール設定が有効です。

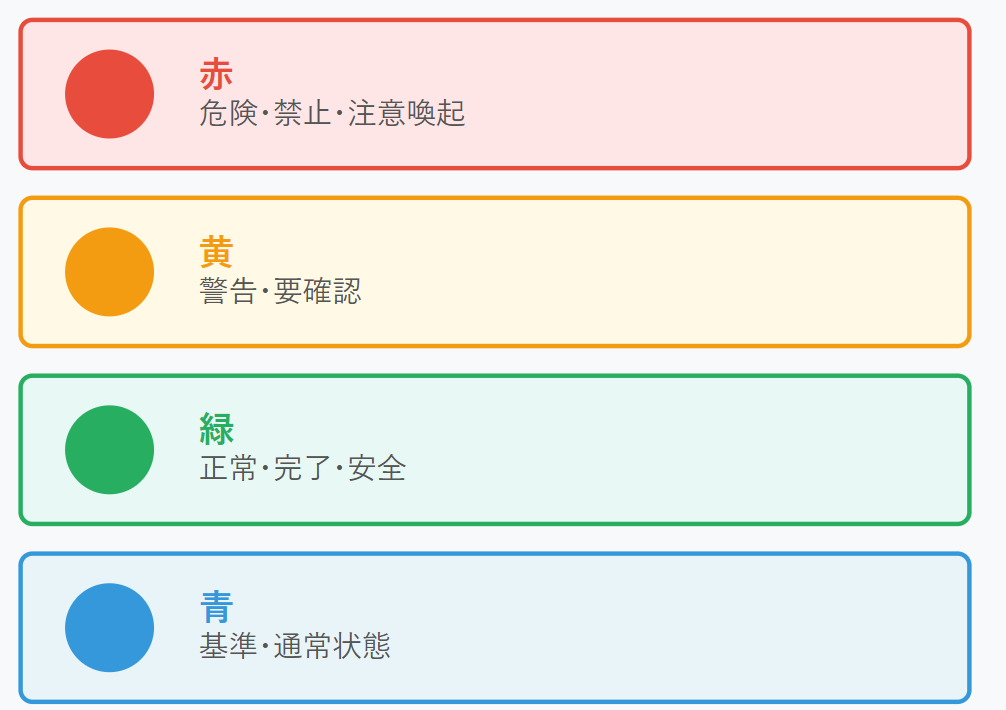

- 赤：危険・禁止・注意喚起
- 黄：警告・要確認
- 緑：正常・完了・安全
- 青：基準・通常状態
色の意味を統一することで、工場教育 資料 図解としての理解スピードが向上します。
視認性を高める配色テクニック
使用色は3〜5色に抑える
多色使いは情報過多を招きます。
作業手順を図示する場合は、ベース色＋強調色＋補助色の3色構成を基本としてください。
背景と文字・図形のコントラストを確保する
背景色と文字色の明度差が小さいと、現場で見えにくくなります。
白背景＋濃色文字、または淡色背景＋黒文字が基本です。
記憶定着を高める色の使い方

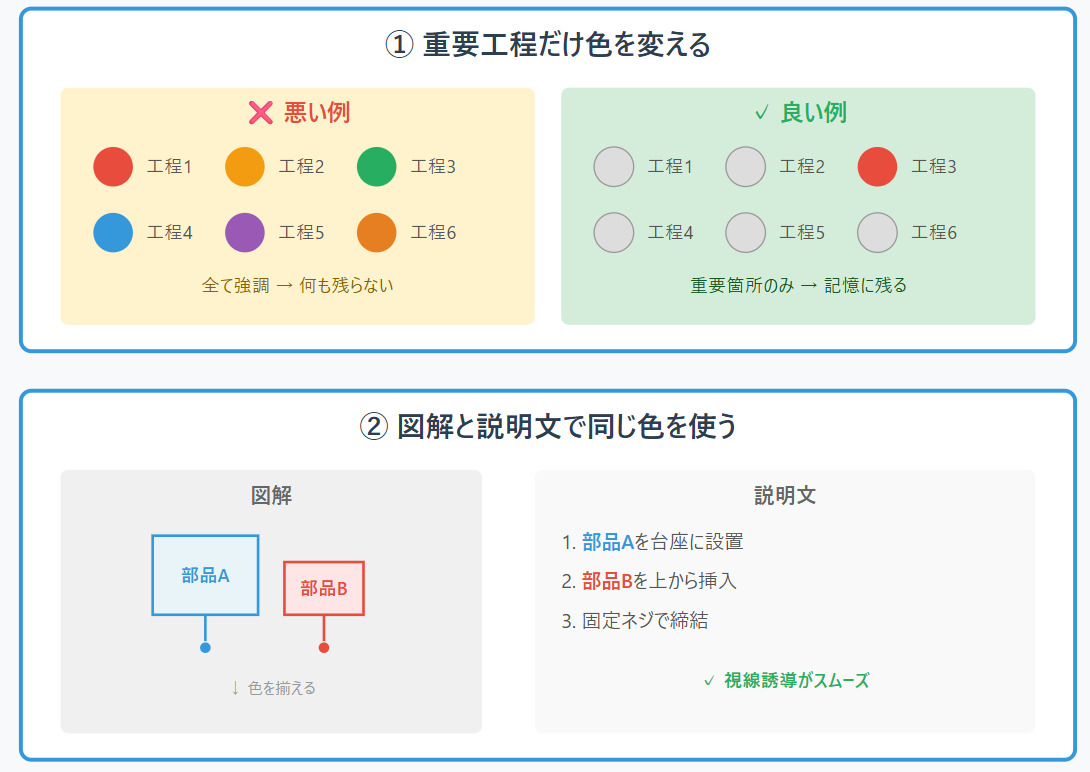

重要工程だけ色を変える
すべてを強調すると、逆に何も印象に残りません。
重要工程や不良が発生しやすいポイントのみ色を変えることで、記憶に残りやすくなります。
図解と説明文で同じ色を使う
図解内の部品や工程番号と、説明文中の文字色を揃えることで、視線誘導がスムーズになります。
まとめ
図解の色使いは、製造マニュアルの品質を左右する重要な設計要素です。
「色数を抑える」「意味を統一する」「重要点だけ強調する」という基本を守ることで、視認性と記憶定着は大きく向上します。
今日からできるアクション
- 自社マニュアルの色ルールを明文化する
- 図解テンプレートを作成する
- 工場教育資料の配色を定期的に見直す
よくある質問（FAQ）
Q: 製造マニュアルに色を使いすぎると問題になりますか？
A: はい。情報過多になり、重要点が伝わりにくくなります。3〜5色に抑えるのが基本です。
Q: 白黒印刷でも配色ルールは必要ですか？
A: 必要です。色に加え、線種や枠線の太さも併用すると判別しやすくなります。
Q: 作業標準書の図解ではどこを強調すべきですか？
A: 不良や事故につながりやすい工程、判断が必要なポイントを優先的に強調します。
