製造マニュアルでは、段階的な図解により複雑な作業手順を直感的に伝えることが重要です。写真や線画、フローチャートなどを使い分け、視線誘導や強調テクニックを活用することで、教育効果と品質を向上させる方法を解説します。
目次
図解が必要な場面と図解タイプの選び方

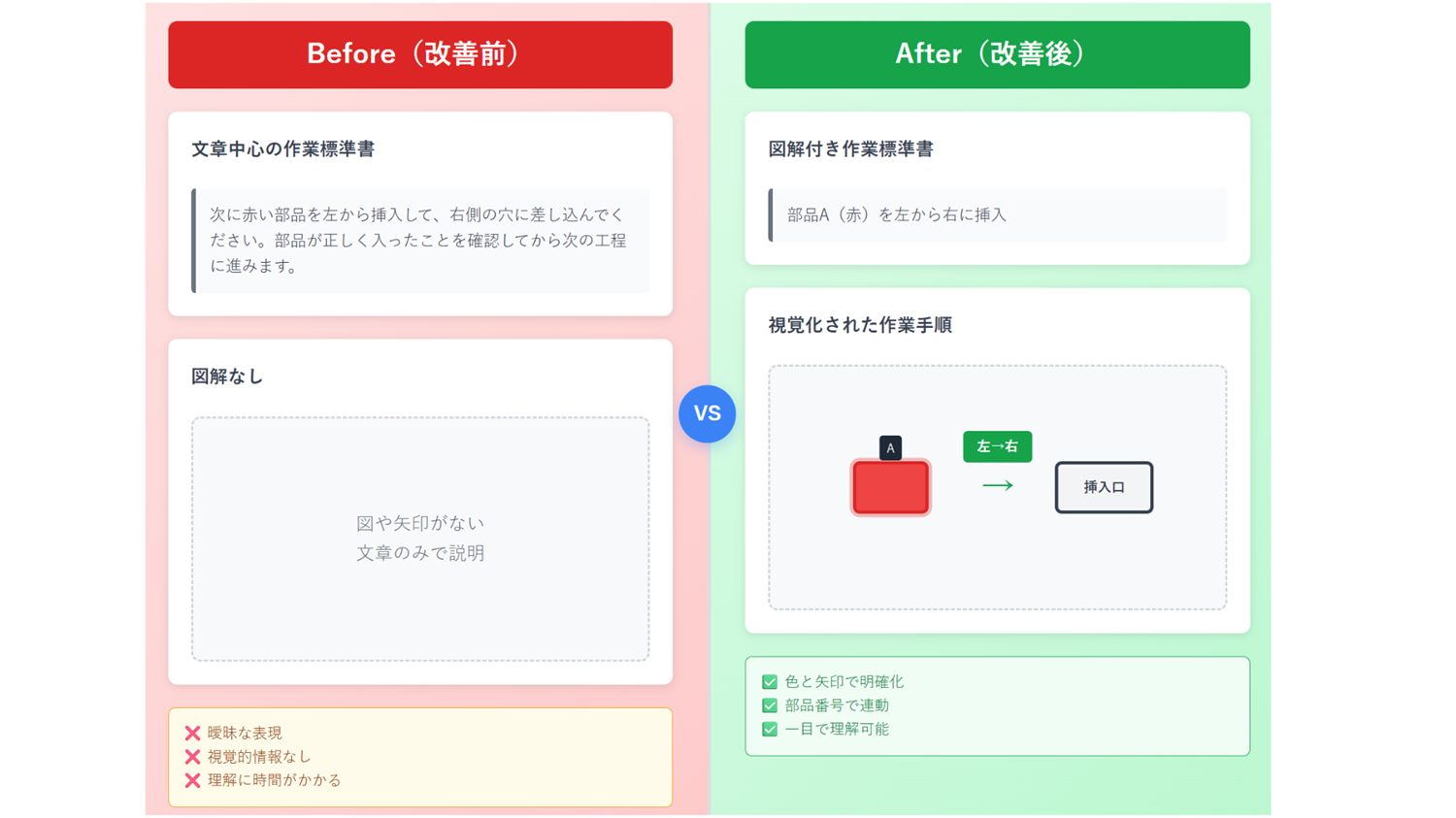

テキストだけでは伝わりづらい工程は、図解によって一気に明確になります。
では、どのような場面で図解が有効なのでしょうか？
例えば以下のようなケースでは、視覚的な補助が非常に効果的です。
- 多工程・複数部品が絡む組立作業
- 安全に関わる操作手順
- 工場教育資料や新人研修での使用
- 海外工場や非母語話者への作業指示
そのうえで、使用する図解タイプも適切に選ぶ必要があります。
| シーン例 | 適した図解タイプ |
|---|---|
| 部品の配置や構造説明 | 線画、3Dモデル |
| 作業手順の流れ | フローチャート、番号付き連続写真 |
| 注意点の強調 | 写真＋矢印や色付き枠 |
| 初心者教育向け | イラスト＋吹き出し説明 |
写真・線画・フローチャート・3Dモデルの使い分け
図解の種類にはいくつかありますが、それぞれに特長があります。
目的に応じて、以下のように使い分けましょう。
📷 写真：
- 実物の視覚情報をリアルに伝える
- 背景をぼかして対象部分に色枠や矢印を追加すると効果的
✏️ 線画：
- 不要な要素を排除し、構造を明快に伝える
- 色分けや簡単なキャプションで補足するとなお良い
🔁 フローチャート：
- 作業の順序や分岐条件を整理するのに最適
- 安全確認や検査工程の可視化にも有効
🧱 3Dモデル：
- 製品内部や断面構造など、写真では見えない情報を補足
- 設計部門と連携して作成する必要があるが、完成度は高い

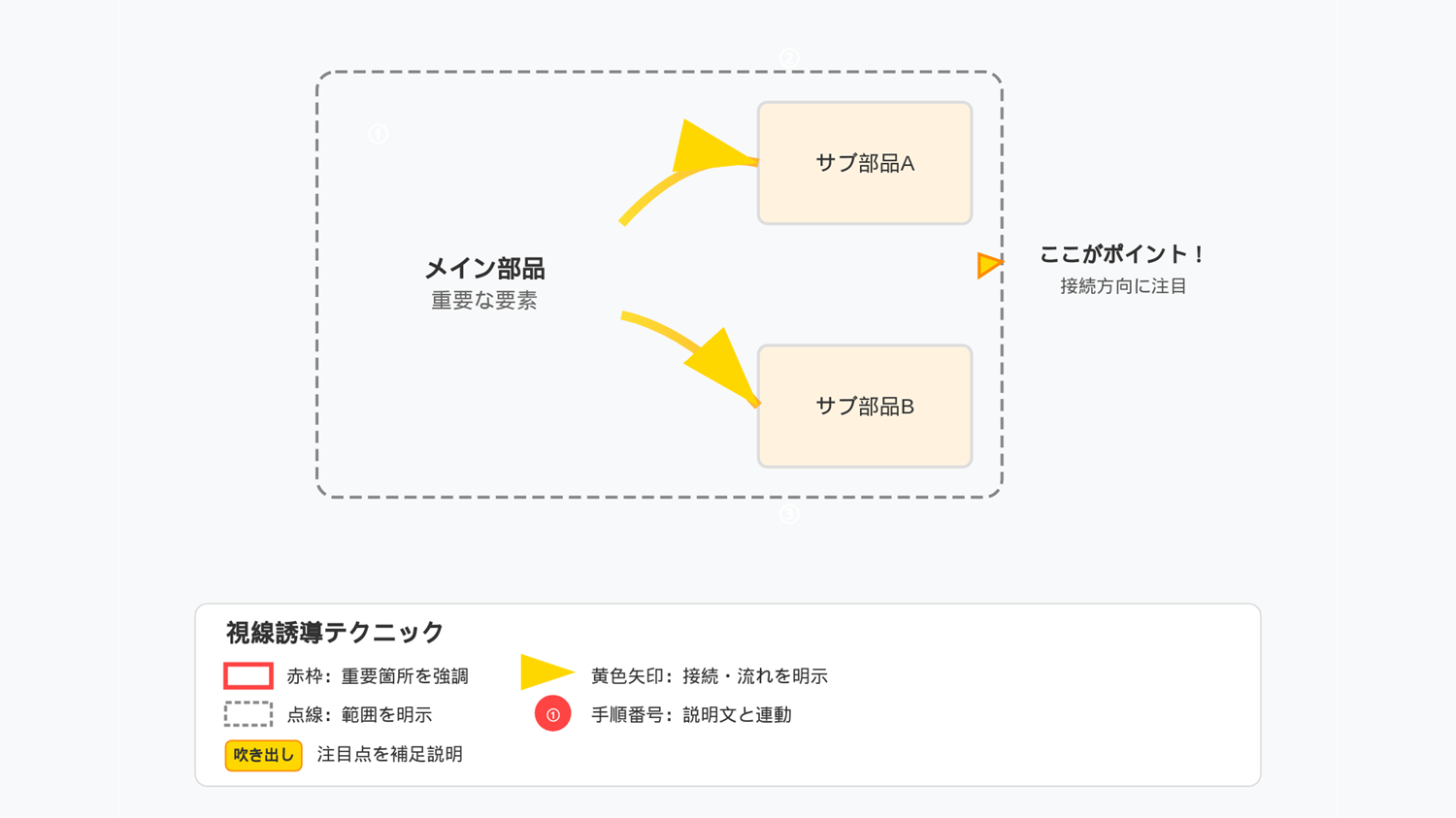

視線誘導・注意喚起テクニック
人の目は「目立つ要素」に自然と引き寄せられます。
図解においても、意図的に視線を誘導する工夫が重要です。
- 赤色・黄色などの「警告色」を使って重要箇所を強調
- 矢印・点線・枠線で流れや範囲を明示
- 「ここがポイント！」といった吹き出しで注目点を補足
- 手順番号（①②③）を図中に配置し、説明文と連動させる

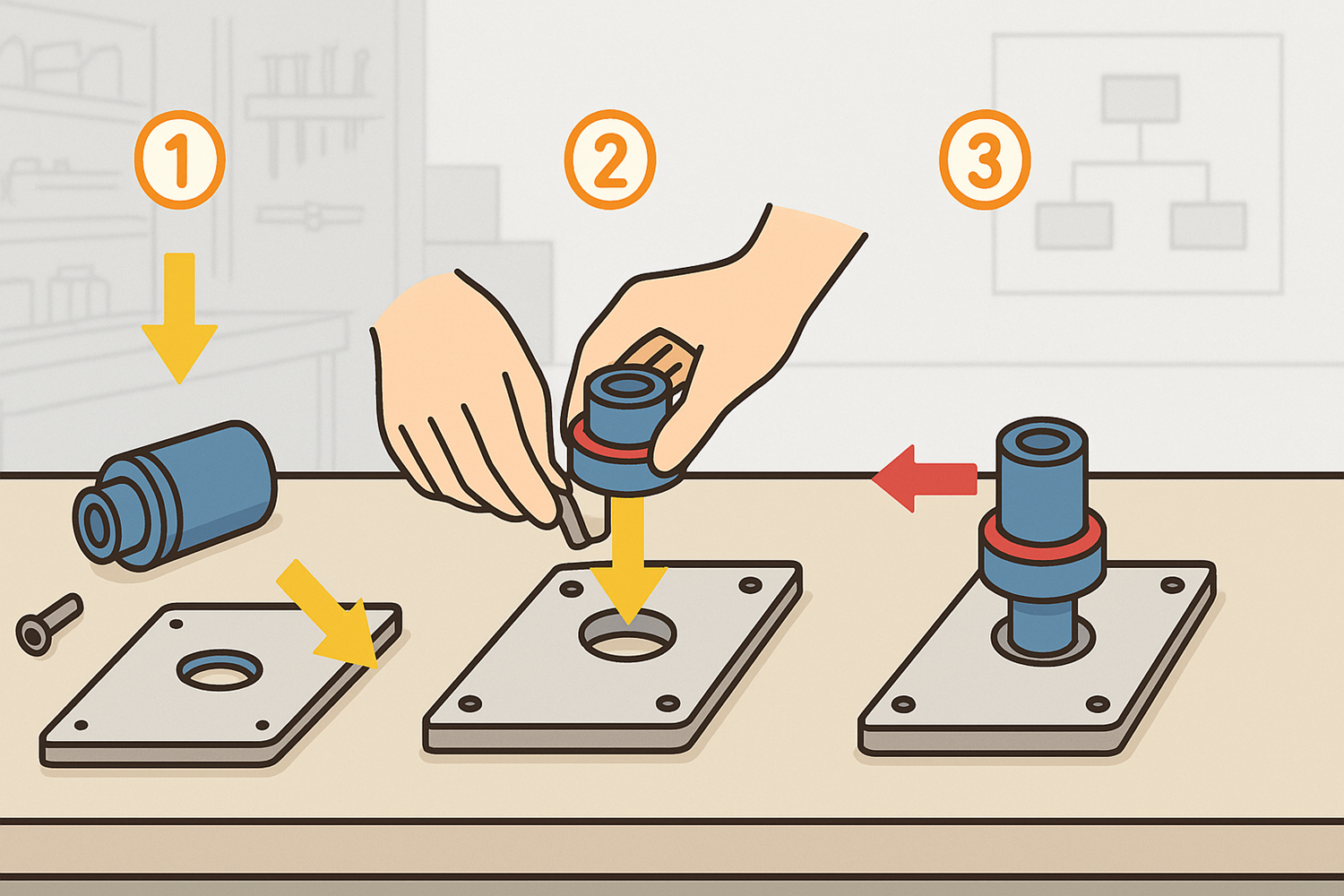

作業手順の段階的な図解表現
段階的図解では、1工程ずつ丁寧に示すことで、理解しやすさが格段に向上します。
以下のような構成が効果的です。
- 開始状態：部品がまだ未装着の状態を示す
- 中間段階：一部取り付け済みの状態
- 完了状態：すべての工程が完了した状態
これらに対応した短い説明を加えることで、読者は視覚的に作業の進行を追うことができます。
図解と説明文の組み合わせテクニック
図だけ、または文だけでは不十分なこともあります。
併用することで、伝達力が向上します。
- 図の下に短い1文説明を添える
- 複雑な手順は「図＋番号付き説明文」で整理
- QRコード付き動画リンクなどを活用して補完するのも有効です
図解作成ツールやソフトウェア
図解を効率的に作成するためのツールも活用しましょう。
以下は図解作成に使えるツールの一例です。
| ツール名 | 特徴 |
|---|---|
| PowerPoint | 矢印・図形が使いやすく、手軽に図解作成が可能 |
| draw.io | 無料で利用できるフローチャート作成ツール |
| Visio | 業務用途向けに最適化された図面作成ソフト |
| Canva | デザインテンプレートが豊富で、教育資料にも適す |
| SolidWorks / Fusion360 | 設計データから高精度な3D図解を出力可能 |
まとめ
複雑な作業を伝えるには、段階別の図解が大きな効果を発揮します。
写真・線画・フローチャートなどを使い分けながら、視線誘導や注意喚起のテクニックを組み合わせることで、理解度と安全性が向上します。
図と説明文のバランスやツールの選定にも配慮すれば、製造現場の教育・品質管理がより効果的になります。
よくある質問（FAQ）
Q: 製造マニュアルに図解を入れると何が変わりますか？
A: 理解スピードが向上し、誤作業や教育時間の削減につながります。
Q: 写真と線画、どちらを使えばよいですか？
A: 実物の再現には写真、構造や手順の明快化には線画が適しています。
Q: 図解を作るのに専用ソフトは必要ですか？
A: 必須ではありません。PowerPointや無料ツールでも十分作成可能です。
Q: 教育資料に図解を使うメリットは？
A: 初心者や外国人作業者にも視覚的に理解させやすく、教育効果が高まります。
Q: 作業標準書に図解を追加するタイミングは？
A: 新作業の導入時や不良・事故が発生した際の見直し時が適しています。
